Savoir utiliser un composant Sketchup est fondamental et permet de créer et éditer rapidement ses entités. En tant qu’architecte, designer, concepteur, décorateur ou paysagiste, vous retrouvez plusieurs fois la même entité sur une modélisation 3D. Les actions faites sur un composant Sketchup sont rétroactives sur tous les composants similaires. Autrement dit, au lieu de modifier un par un comme pour un groupe, vous modifiez d’un seul coup toutes les entités. A première vue, les composants se comportent comme les groupes que nous avons vus lors d’un précédent Tutoriel SketchUp sur les groupes.
L’essentiel de ce tutoriel est à retrouver dans cette vidéo de notre chaîne youtube:
Comment créer un composant Sketchup ?

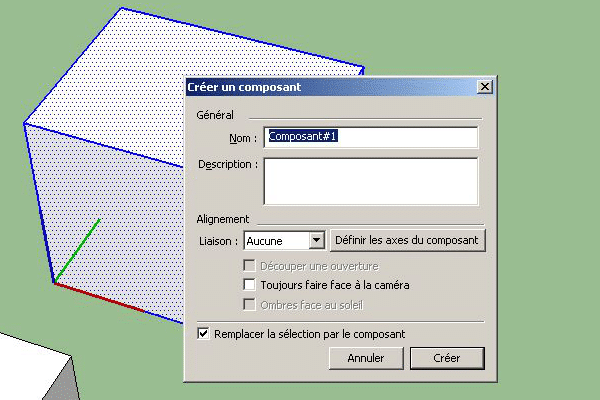

La création d’un composant Sketchup est analogue à la création d’un groupe dans le logiciel de modélisation. Sélectionnez ce que vous souhaitez voir devenir un composant (triple clic avec l’outil sélection) et faites un clic droit sur votre sélection. Ensuite, cliquez sur « créer un composant ». Vous pouvez aussi utiliser le raccourci clavier « G » ou l’icône qui se trouve à droite de l’outil sélection. A partir de là, vous devriez avoir une fenêtre qui s’ouvre et qui vous demande plusieurs informations.
Dans cette fenêtre, la première chose que l’on voit est qu’il nous faut absolument un nom pour notre composant. Aussi, vous pouvez ajouter une description pour une meilleure personnalisation. Pour le moment nous n’allons pas nous occuper des options qui restent par défaut. Une fois le nom choisi, cliquez sur « créer ». Vous remarquerez que le composant ressemble fortement à un groupe, il faut double cliquer pour le modifier, il n’adhère pas aux autres entités etc… Bien entendu le composant Sketchup n’est pas qu’un simple groupe auquel nous devons mettre un nom. Lorsque nous dupliquons un groupe, le nouveau groupe devient une entité à part entière. En revanche, quand on duplique un composant Sketchup, nous ne faisons pas vraiment une entité totalement déconnectée de notre composant original. En effet, lorsque nous modifions notre composant (en entrant dans celui-ci) cela modifiera toutes les copies de ce composant.

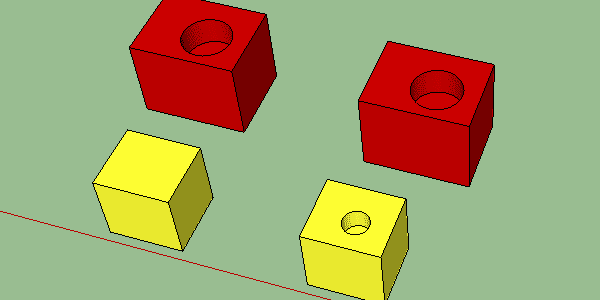

Pour faire cette image j’ai dupliqué un groupe (en jaune) et un composant (en rouge) puis, pour chaque copie, j’ai fait un trou avec mon outil cercle et l’outil pousser/tirer. Comme vous pouvez le voir, le premier groupe n’a pas été affecté par mon trou, en revanche mon composant Sketchup a été affecté par ce changement.
Nous verrons dans notre prochain tutoriel la fenêtre sur les composants ainsi que la banque d’images 3D.
