Ce tutoriel fait suite à celui-ci : Tutoriel SketchUp | outils de dessin : ligne, rectangle, saisie des dimensions. Ici, nous allons apprendre à dessiner en 3D un cercle SketchUp. Pour ce faire, il faut utiliser les outils de dessin « Cercle » et « Polygone » du logiciel SketchUp.
Encore une fois vous pourrez trouver l’essentiel de ce tutoriel dans cette vidéo de notre chaîne youtube :
Comment réaliser un cercle sur SketchUp ?
L’outil cercle SketchUp permet de créer des cercles (comme son nom l’indique). Il est représenté par l’icône suivant :
Pour faire un cercle SketchUp, cliquez sur le bouton « Cercle » ou si vous aimez les raccourcis clavier, utilisez la touche « C ». SketchUp n’utilisant pas de courbes, votre cercle SketchUp sera composé de plusieurs segments.
De base, le logiciel de modélisation 3D vous fera 24 segments pour un cercle. Vous pouvez changer ce nombre de 3 manières différentes. La 1ère est d’indiquer le nombre de segments avant d’avoir cliqué une deuxième fois pour créer votre cercle. La 2ème façon est de l’indiquer ensuite.
Ces deux manières ne diffèrent pas quant au résultat, cela change le nombre de segments du cercle que vous faites mais aussi les suivants. Pour cela, il suffit d’entrer le nombre de segments voulu en ajoutant « S » à la fin. Par exemple, si je veux 12 segments pour mon cercle SketchUp, j’entre « 12s ».

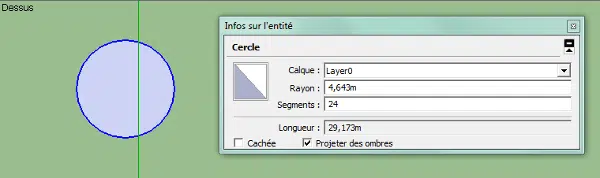

La 3ème manière de faire est de changer le nombre via l’onglet « infos sur l’entité ». Pour cela, il faut sélectionner les segments du cercle Sketchup (en cliquant sur un segment cela sélectionne toute la « courbe »). Ensuite, il faut aller dans le menu « fenêtre » et dans « infos sur l’entité ».
Nous avons plusieurs informations dans cette fenêtre. Bien évidemment, celle qui nous intéresse est « Segments ». Vous pouvez changer cette valeur dans cette fenêtre. Cette façon de faire est très utile car vous pouvez l’effectuer à n’importe quel moment, pas que lors de la création du cercle SketchUp.
Il est utile de changer le nombre de segments pour l’adapter selon sa taille et d’où nous le verrons. Si vous faites un cercle SketchUp de 5cm, il sera parfaitement inutile de mettre 100 segments. En effet, cela ne fera qu’alourdir votre fichier.
De plus, si vous avez besoin de faire beaucoup de cercles, cela peut vite devenir gênant, demandant plus de ressources que nécessaire. Il est donc intéressant de réduire le nombre de segments lorsque celui-ci est petit.
En revanche, il est intéressant de l’augmenter lorsque votre cercle devient plus grand, afin de ne pas les voir. Une autre chose à savoir est que lorsque l’on entre une mesure, le logiciel de conception nous inscrit la longueur du rayon et non du diamètre.
Comment créer un polygone sur SketchUp ?
L’outil polygone nous permet de faire des polygones réguliers, c’est à dire qu’il aura des segments de même longueur. Il ressemble énormément à l’outil « cercle ». Vous pouvez voir son icône :
En effet, l’outil « cercle » n’est rien de plus qu’un polygone avec plus de segments. D’ailleurs si vous avez essayé de changer le nombre de segments de l’outil cercle SketchUp, vous vous êtes peut-être aperçu que vous pouviez faire un triangle en entrant « 3s ». De la même manière, si vous voulez faire un carré, il vous suffira d’entrer « 4s ».

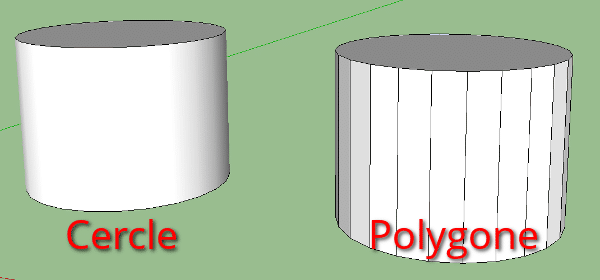

La différence entre l’outil « cercle » et l’outil « polygone », lorsque l’on met le même nombre de segments, est que les angles sont adoucis pour le cercle, le polygone ne l’est pas. On obtient alors un cercle SketchUp ou un polygone en trois dimensions :
Nous voyons bien sur cette image que dans le cas du cercle SketchUp nous ne voyons pas les arêtes contrairement au polygone. Dans le prochain tutoriel nous verrons les outils de dessin « arc » et « main levée ».
