Un jour, un grand sage m’a dit “C’est en faisant n’importe quoi sur SketchUp, que l’on apprend SketchUp” . Et bien aujourd’hui, je vous propose de continuer à explorer le logiciel en faisant une rosace ! Cet article vous permettra de comprendre de manière ludique les possibilités de l’outil “Faire pivoter”.
Première étape :
Créez un cercle avec l’outil éponyme, en notant bien le nombre de segments qui va composer votre cercle. Pour rappel, vous pouvez modifier ce nombre en vous équipant de l’outil cercle avec “c” et avant de faire quoi que ce soit renseignez la quantité désirée avec votre pavé numérique et appuyez sur entrée.
Depuis l’origine du cercle, tracez 2 lignes pour délimiter un seul segment. Dessinez maintenant la forme voulue à répéter.
Deuxième étape :
En faisant un clic gauche glissé vers la droite, sélectionnez la forme que vous venez de dessiner.
Munissez-vous à présent de l’outil “Faire pivoter”, cliquez une première fois au centre du cercle puis une deuxième fois sur l’extrémité gauche de votre segment dessiné.
Troisième étape :
Appuyez une fois sur “Ctrl” pour ajouter un “+” à côté de votre outil (cela signifie que vous dupliquez la forme sélectionnée). Cliquez à présent sur l’extrémité droite de votre segment pour copier votre dessin. Une fois votre forme dupliquée, appuyez sur “ * ” et entrez le nombre de segments qui composent votre cercle, puis “Entrée”. Votre rosace est à présent prête.
Quatrième étape :

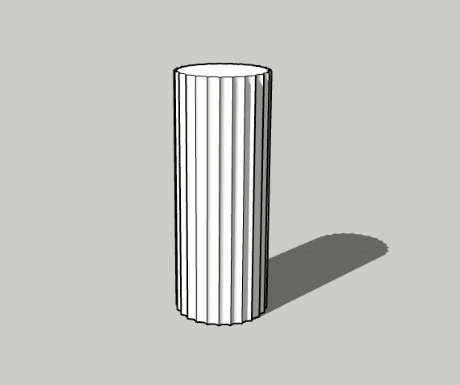

Vous pouvez désormais supprimer les arêtes inutiles de votre rosace, vous équiper de l’outil “Pousser-tirer” (raccourci “P”) puis extruder votre forme pour donner vie à votre colonne romaine ! Ave, César !
Pour découvrir comment réaliser plein d’autres formes, je vous invite à regarder ma vidéo YouTube sur le sujet :
