Comment importer un bâtiment dans SketchUp avec Scan Essentials ?

L’importation de données géographiques et de bâtiments dans SketchUp peut considérablement améliorer la précision de vos projets de modélisation 3D. Importer un bâtiment dans SketchUp devient simple grâce à Scan Essentials, une extension qui permet d’intégrer des données LiDAR directement dans votre modèle.

SketchUp est un outil incontournable dans l’architecture et la modélisation 3D, offrant une grande flexibilité pour créer des modèles réalistes. Avec Scan Essentials, vous pouvez importer des relevés topographiques et des nuages de points, vous permettant de travailler avec des données géospatiales précises et de gagner du temps. Dans cet article, découvrez comment utiliser Scan Essentials pour importer un bâtiment dans SketchUp et améliorer vos projets.

Trouver la tuile IGN (Géoportail) pour votre projet

Pourquoi trouver une tuile IGN ?

Les données géographiques de l’IGN sont essentielles pour garantir des modèles réalistes et bien positionnés dans SketchUp. Elles fournissent des informations topographiques précises, comme l’altitude, les bâtiments et les routes, permettant ainsi de créer des modèles 3D fidèles à la réalité.

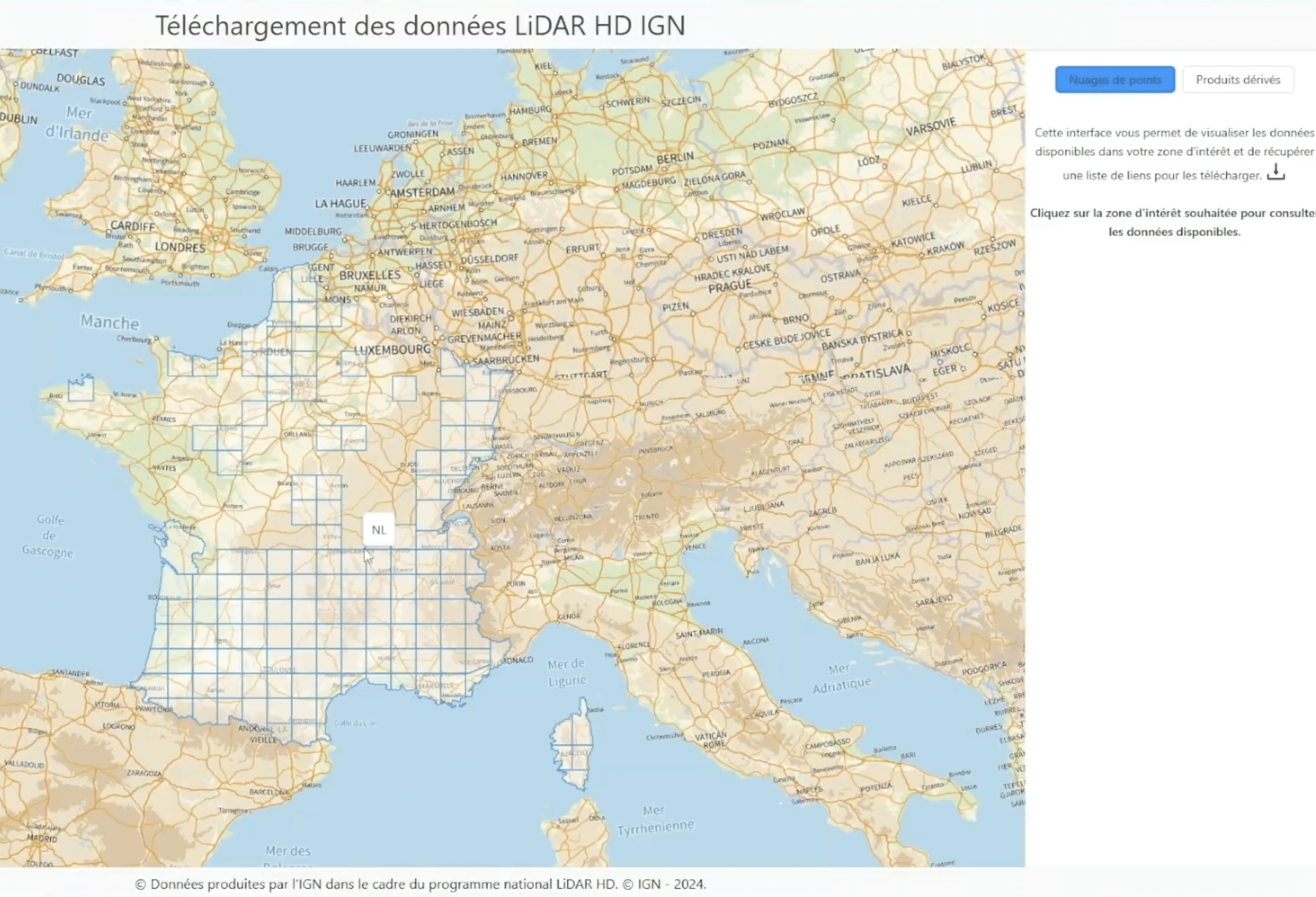

Comment accéder au Géoportail de l’IGN ?

Rendez-vous sur le site officiel du Géoportail de l’IGN. Ce portail propose un accès gratuit à des cartes et données géographiques détaillées de la France. Utilisez la barre de recherche ou les outils de navigation pour localiser la zone de votre projet.

Télécharger la tuile IGN

Une fois votre zone sélectionnée, vous pouvez télécharger la tuile IGN correspondante. Les formats les plus courants sont le .tif (image raster) et le .geojson (données vectorielles). Ces formats sont compatibles avec SketchUp et peuvent être utilisés avec l’extension Scan Essentials pour importer les données dans votre projet. Cliquez sur l’option de téléchargement et choisissez le format adapté à votre besoin.

Créer un maillage de points avec Scan Essentials

Pourquoi créer un maillage de points ?

Le maillage de points est essentiel pour transformer un nuage de points LiDAR en un modèle 3D exploitable. Il représente les structures géométriques du bâtiment, facilitant l’intégration des données géospatiales dans SketchUp et offrant une représentation fidèle des éléments du projet.

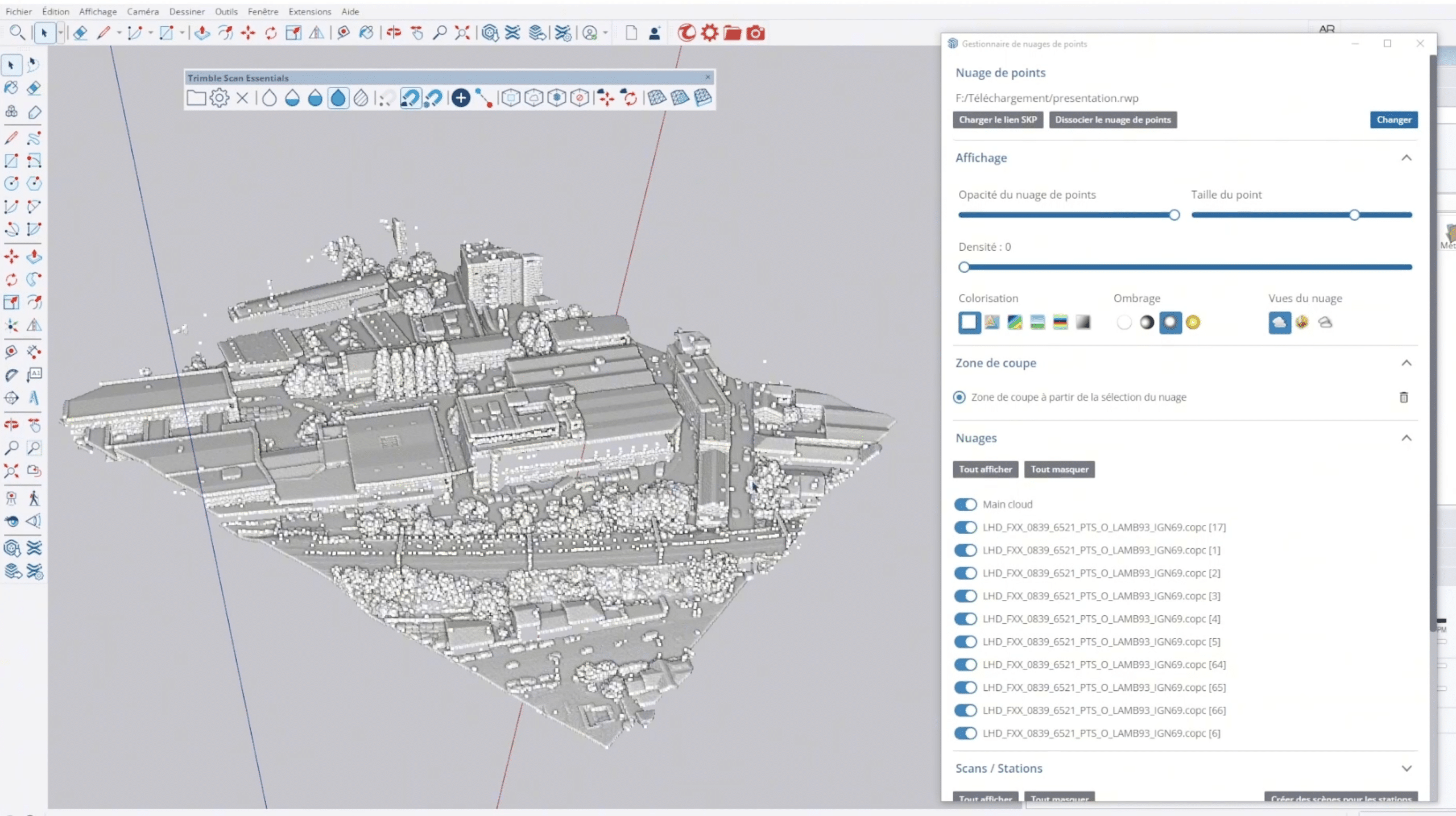

Importer le nuage de points dans SketchUp

Pour importer le nuage de points dans SketchUp avec Scan Essentials :

1. Ouvrez SketchUp et l’extension Scan Essentials.
2. Cliquez sur l’option d’importation et sélectionnez votre fichier de nuage de points (.las, .laz, .xyz).
3. Ajustez la taille et la résolution pour correspondre à la dimension réelle de votre projet.

N’oubliez pas de mettre à l’échelle le nuage de points avec l’outil d’échelle de SketchUp pour l’adapter à votre modèle.

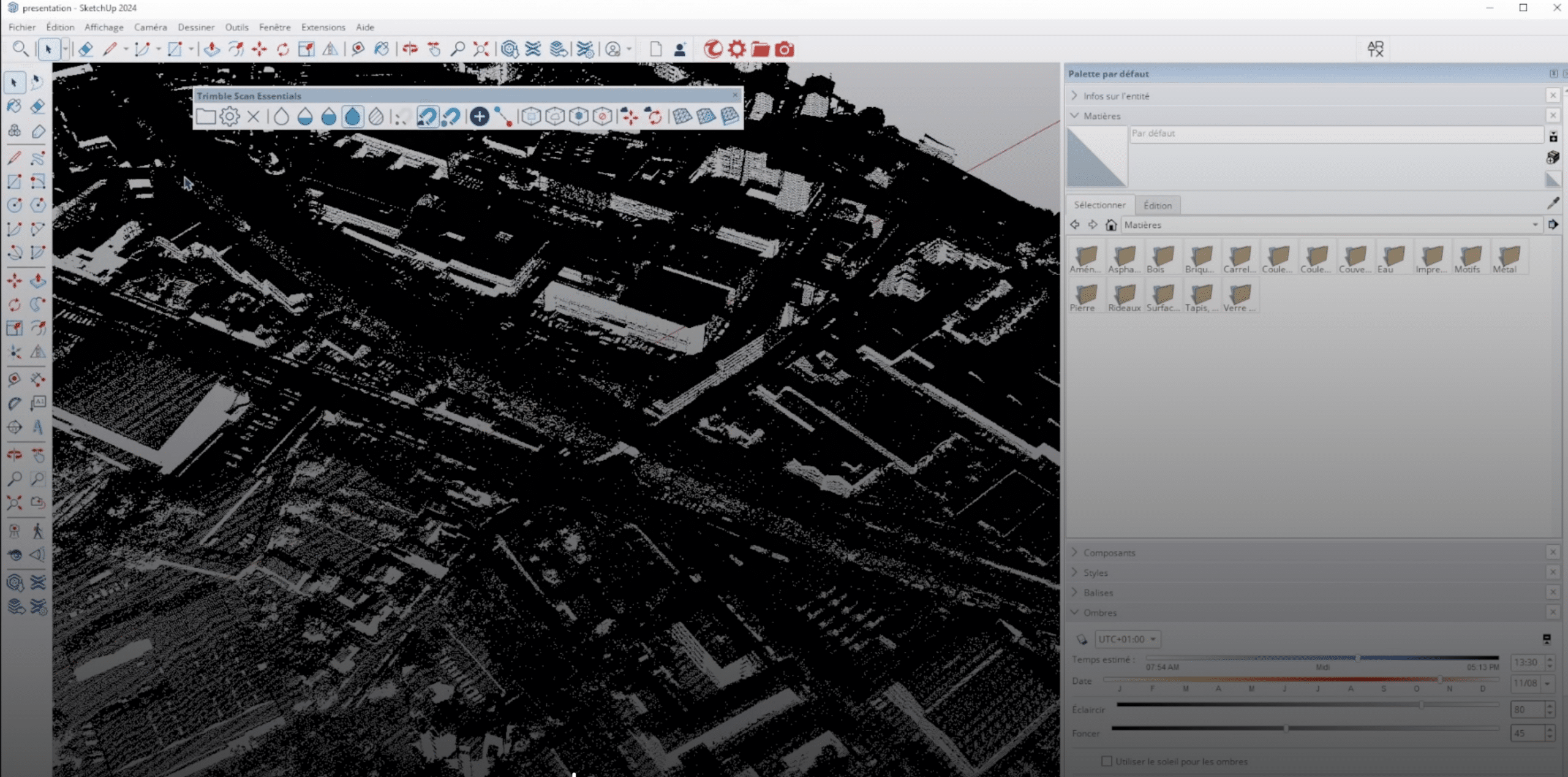

Générer le maillage de points

Une fois le nuage de points importé, générez le maillage en activant l’option « Générer le maillage » dans Scan Essentials. Le maillage se forme automatiquement en reliant les points pour créer une structure solide.

Pour affiner le maillage, nettoyez-le en supprimant les points inutiles, puis simplifiez-le pour améliorer la performance et faciliter l’intégration dans SketchUp. Cela garantit un modèle plus léger et plus fluide pour la suite du projet.

Pour en savoir plus sur les nuages de points, découvrez notre vidéo YouTube. Et pour obtenir une utilisation professionnelle de SketchUp, participez à nos formations SketchUp, certifiées CPF.
