Comment faire un plan d’exécution avec SketchUp LayOut ?

SketchUp LayOut est l’outil idéal pour transformer vos modèles SketchUp en plans d’exécution détaillés et professionnels. Que vous soyez architecte, designer ou professionnel du bâtiment, LayOut offre une interface simple et puissante. Il vous permet de créer des plans en 2D, ajuster les échelles, ajouter des cotes et bien plus encore.

Dans cet article, nous vous guiderons à travers les étapes essentielles pour utiliser SketchUp LayOut et réaliser un plan SketchUp précis. Découvrez comment dessiner en 2D et tirer parti des fonctions de LayOut pour finaliser vos projets avec efficacité et précision.

Qu’est-ce que LayOut ?

SketchUp LayOut est un logiciel complémentaire à SketchUp, utilisé pour créer des plans 2D à partir de modèles 3D. Il permet de transformer vos conceptions 3D en documents techniques. Cela inclut des plans d’exécution, en gérant facilement l’échelle, les cotes et les annotations. En intégrant directement vos scènes de SketchUp, LayOut offre une présentation claire et professionnelle de vos projets.

Pourquoi utiliser SketchUp LayOut pour un plan d’exécution ?

LayOut est l’outil idéal pour réaliser un plan d’exécution grâce à sa précision, sa rapidité et sa flexibilité. Il permet d’ajuster facilement les échelles et les cotes, et d’apporter des modifications en temps réel. L’intégration avec SketchUp vous permet de mettre à jour rapidement vos plans. Vous êtes ainsi garantie d’une une cohérence parfaite entre le modèle 3D et le plan 2D.

Préparer votre modèle SketchUp pour LayOut

Exporter votre modèle SKP dans LayOut

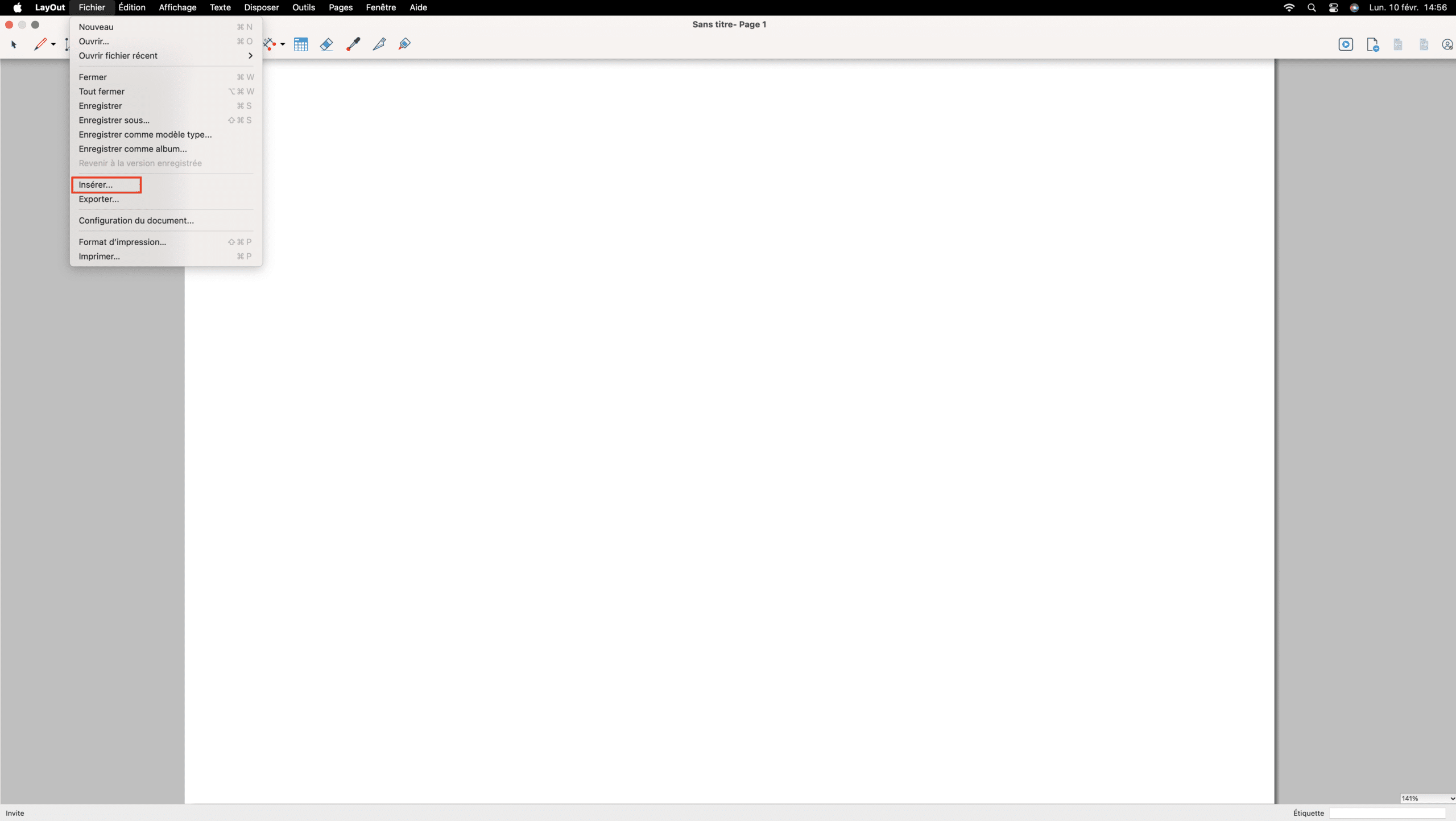

Pour créer votre plan SketchUp dans LayOut, commencez par importer votre modèle SKP. Ouvrez LayOut, cliquez sur « Fichier » puis « Insérer », et sélectionnez votre modèle. Une fois importé, ajustez l’échelle des vues pour garantir la bonne dimension des éléments. Cela vous permet de préparer vos vues pour l’édition.

Sélectionner les vues à inclure dans le plan d’exécution

Le choix des vues (plan, élévation, section, etc.) est essentiel pour un plan d’exécution clair. Pour faciliter l’importation, définissez des scènes dans SketchUp. Créez des scènes pour chaque vue que vous souhaitez importer dans LayOut. Cela vous permet de gagner du temps et de maintenir la cohérence du SKP plan dans votre projet.

Dessiner en 2D dans SketchUp Layout

Introduction au dessin 2D dans Layout

SketchUp LayOut vous permet de dessiner en 2D à partir de votre modèle 3D importé. Ceci simplifie la création de plans d’exécution détaillés.

Une fois que vous avez importé vos vues dans LayOut, vous pouvez ajouter des éléments en 2D directement sur le plan. Ce qui vient enrichir et clarifier votre projet. Par exemple, vous pouvez intégrer des lignes, des cotes et des annotations, tout en maintenant la précision du modèle 3D.

Utilisation des outils 2D

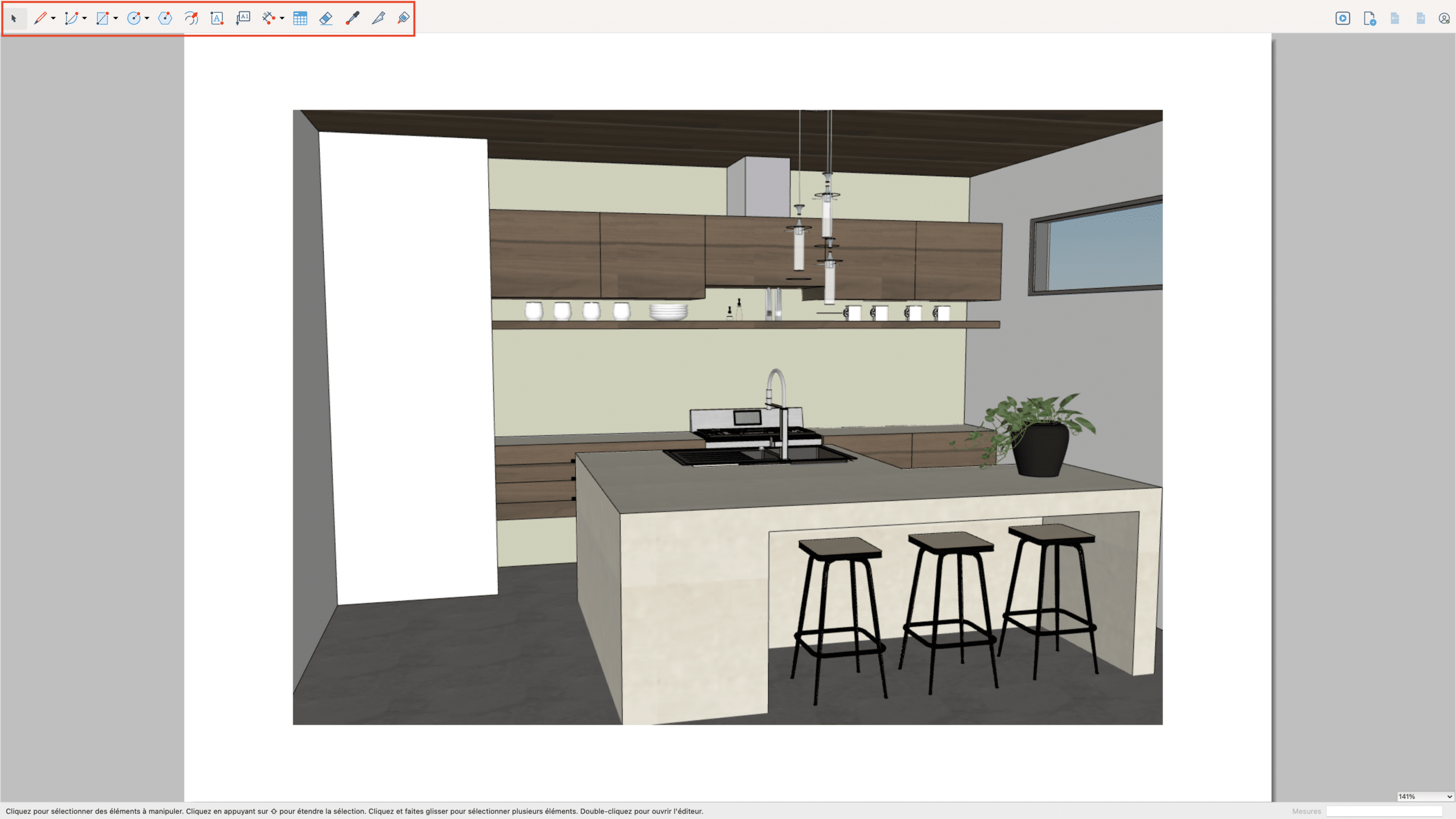

LayOut offre une gamme d’outils de dessin en 2D pour enrichir votre plan. Vous pouvez utiliser des outils comme lignes, arcs, formes, cotes et annotations pour ajouter des détails essentiels.

Les cotes permettent de mesurer précisément les distances. Tandis que les annotations vous aident à ajouter des informations supplémentaires, comme des descriptions ou des symboles techniques.

Ces outils sont cruciaux pour obtenir un plan d’exécution clair et complet.

Gérer l’échelle et les cotes

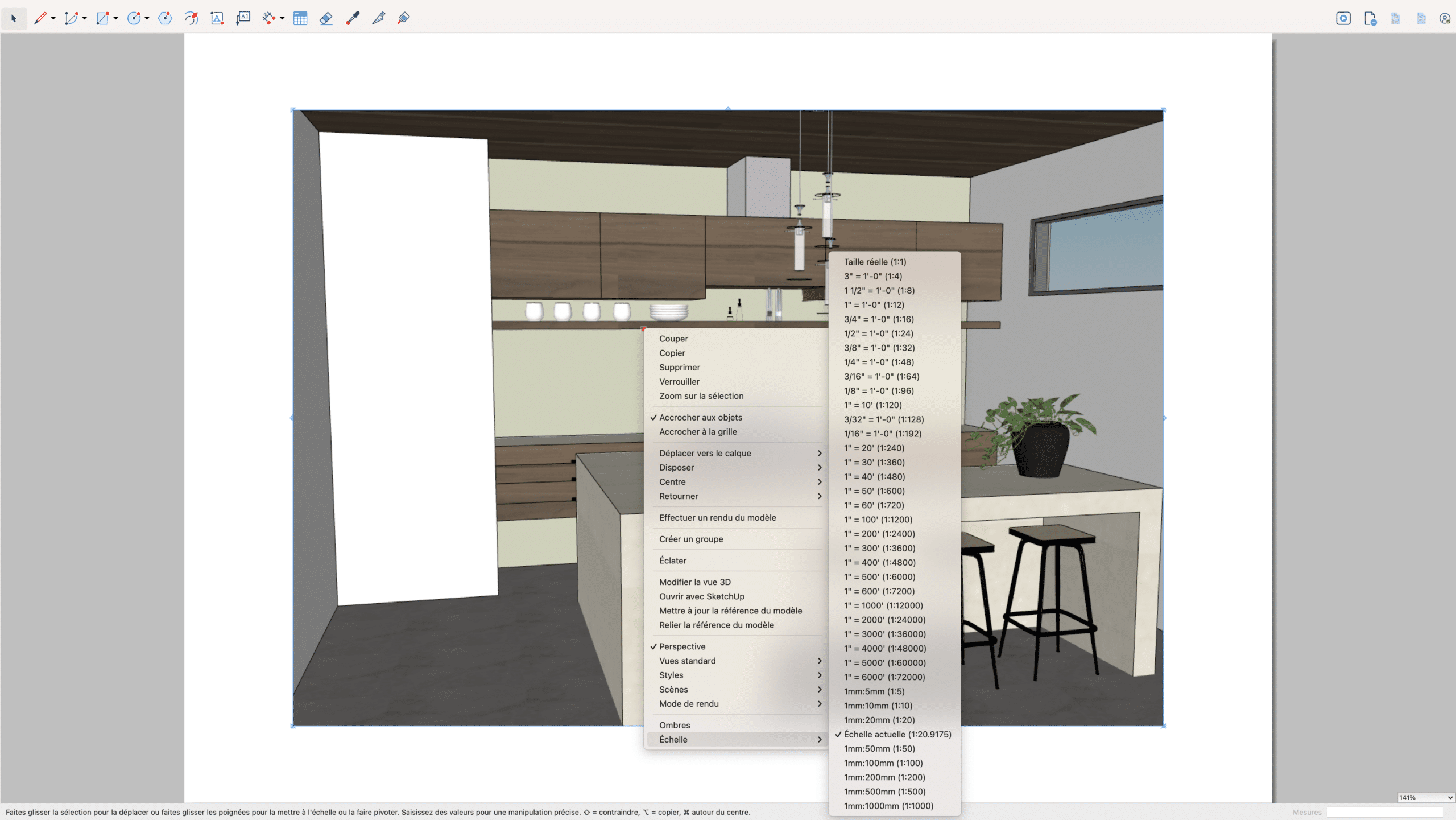

Une fois que vous avez ajouté vos éléments en 2D, il est important de gérer l’échelle. Vous garantissez ainsi que votre plan est à la bonne taille. Vous pouvez facilement ajuster l’échelle de chaque vue en utilisant l’outil d’échelle dans LayOut.

Pour ajouter des cotes, sélectionnez simplement l’outil de cote, puis cliquez sur les points que vous souhaitez mesurer. Cela garantit une précision maximale et assure que votre plan d’exécution est à la fois détaillé et conforme aux exigences du projet.

Optimiser la mise en page du plan d’exécution

Ajout des vues en coupe et en élévation

Pour rendre votre plan SketchUp encore plus détaillé, vous pouvez ajouter des vues en coupe et en élévation. Les vues en coupe permettent de visualiser l’intérieur d’une structure. Ceci est essentiel pour détailler des éléments comme les fondations, les murs ou les installations techniques.

Dans SketchUp LayOut, vous pouvez facilement créer des vues en coupe en ajustant les scènes de votre modèle 3D. Cela permet de clarifier certains détails et d’apporter plus de précision à votre plan d’exécution. Pour rendre ces vues plus claires, il est important de bien marquer les sections. Ajoutez des lignes de coupe et des notes explicatives.

Personnalisation des mises en page

Une fois vos vues ajoutées, vous pouvez personnaliser la mise en page de votre document pour une présentation plus professionnelle. Ajustez les marges, l’orientation des pages (portrait ou paysage) et ajoutez des titres et des légendes pour chaque vue. Vous facilitez ainsi la lecture et la compréhension du plan. Ces éléments permettent non seulement de structurer votre plan d’exécution, mais aussi d’ajouter des informations cruciales pour le bon suivi du projet.

Finaliser et exporter votre plan d’exécution

Vérification du plan d’exécution

Avant d’exporter votre plan SketchUp dans LayOut, vérifiez les cotes, les annotations et la cohérence des informations. Assurez-vous que l’échelle et les vues sont correctes et que toutes les données sont alignées.

Exporter le plan en PDF ou autre format

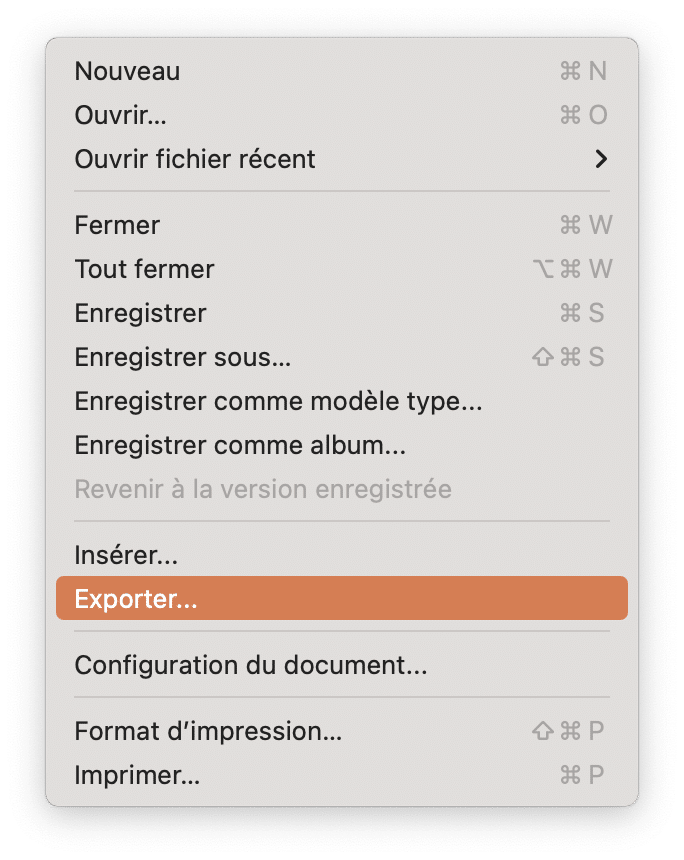

Une fois le plan validé, exportez-le en PDF ou dans un autre format adapté, comme DWG. Pour cela, cliquez sur « Fichier », puis « Exporter », et choisissez le format souhaité pour partager ou imprimer votre plan.

Conseils pour l’impression de plans

Pour une impression professionnelle, ajustez l’échelle du fichier selon le format de papier (A3 ou A4) et l’orientation. Si possible, imprimez en couleur pour mieux distinguer les éléments du plan.

Réaliser un plan d’exécution avec SketchUp LayOut est un processus structuré. Il commence par la préparation de votre modèle, l’ajout des vues essentielles, et le dessin en 2D des éléments techniques. Vous pouvez ensuite optimiser la présentation du plan avant de l’exporter dans un format adapté pour l’impression ou le partage.

Maîtriser SketchUp LayOut est un atout majeur pour les professionnels, qu’ils soient architectes, ingénieurs ou designers. Il permet de gagner en précision, en efficacité, et en qualité dans la création de plans détaillés. Ainsi, il facilite la communication et la gestion de projet.

N’attendez plus pour explorer tout le potentiel de SketchUp LayOut. Essayez-le dès maintenant et découvrez nos formations pour approfondir vos compétences et optimiser vos projets !
