Coordination chantier 3D : 4 modèles à créer sous SketchUp

La réussite d’un chantier repose autant sur la qualité de la conception que sur la clarté de son exécution. Or, trop souvent, les équipes sur le terrain sont confrontées à des documents peu lisibles, des plans 2D imprécis ou des informations mal coordonnées entre les lots. Résultat ? Des erreurs d’interprétation, des retards et des surcoûts évitables.

Avec SketchUp, il est possible de dépasser ces limites. En intégrant dès la phase d’étude des vues 3D pensées pour l’exécution, vous facilitez la lecture du projet par tous les intervenants, vous améliorez la coordination entre les entreprises et vous limitez les imprévus.

Voici les 5 vues 3D incontournables à produire dès la conception pour préparer efficacement vos chantiers.

Pourquoi penser « chantier » dès la conception ?

Dans un contexte de délais serrés et de tension sur les coûts, anticiper les conditions de réalisation est un avantage compétitif. La visualisation 3D dans le BTP permet :

• D’éclairer les choix techniques avant même le démarrage.
• D’assurer une lecture fluide du projet pour les compagnons.
• De limiter les reprises grâce à une meilleure compréhension des interfaces.
• D’identifier les points de blocage potentiels en coordination technique.

Avec SketchUp, vous disposez d’un outil souple, accessible et précis pour produire rapidement des vues exploitables en réunion de chantier ou directement sur site.

Les 4 vues 3D pour chantier SketchUp

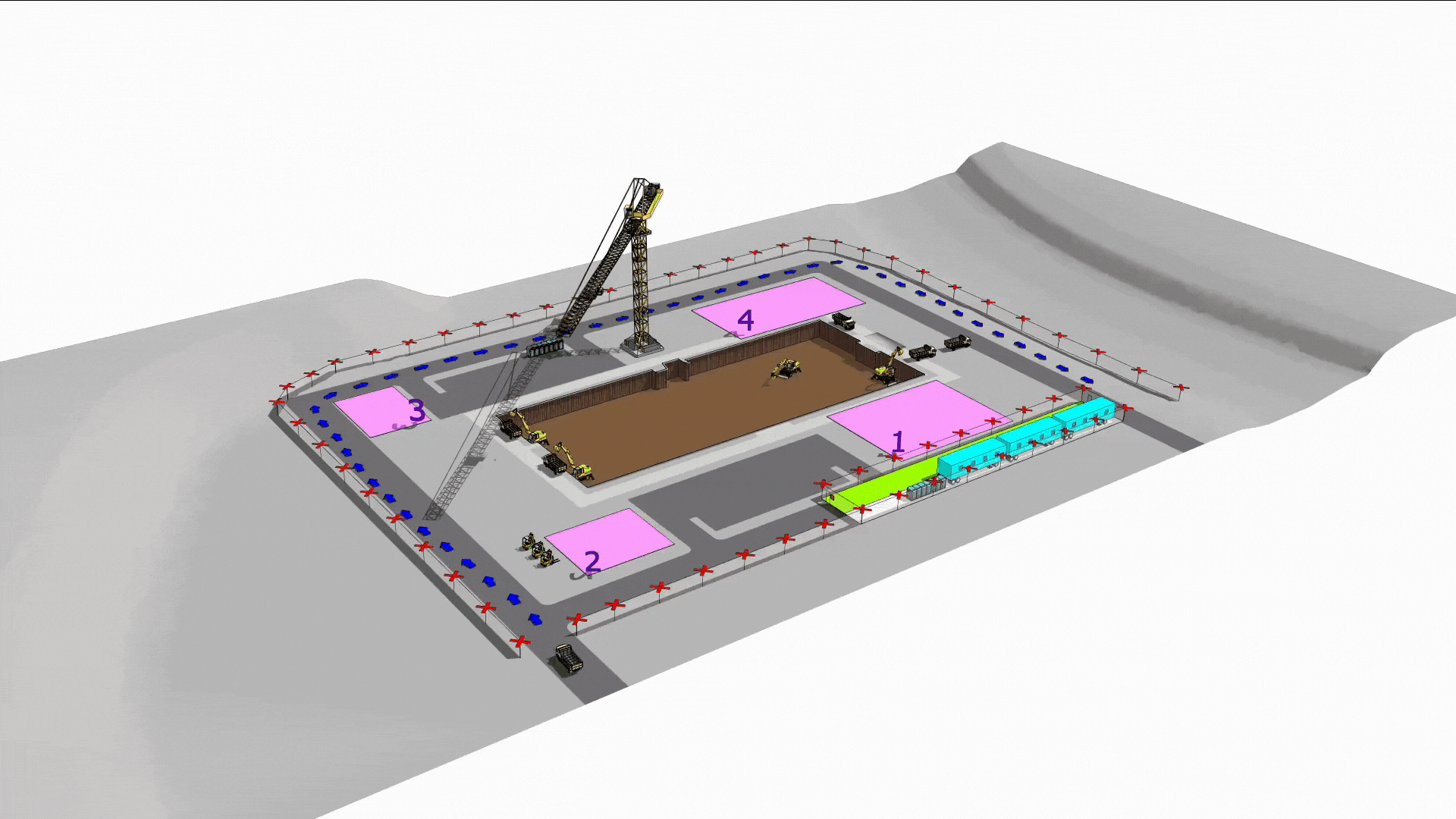

Le plan de phasage SketchUp

Objectif : Visualiser l’enchaînement des étapes du chantier.

En utilisant les scènes dans SketchUp, vous pouvez représenter les différentes phases de construction : fondations, élévations, cloisons, réseaux, finitions… Chaque étape peut être animée ou exportée sous forme de PDF pour faciliter le suivi.

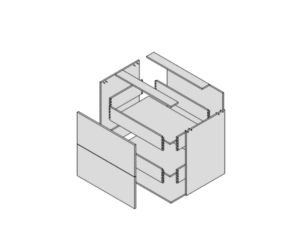

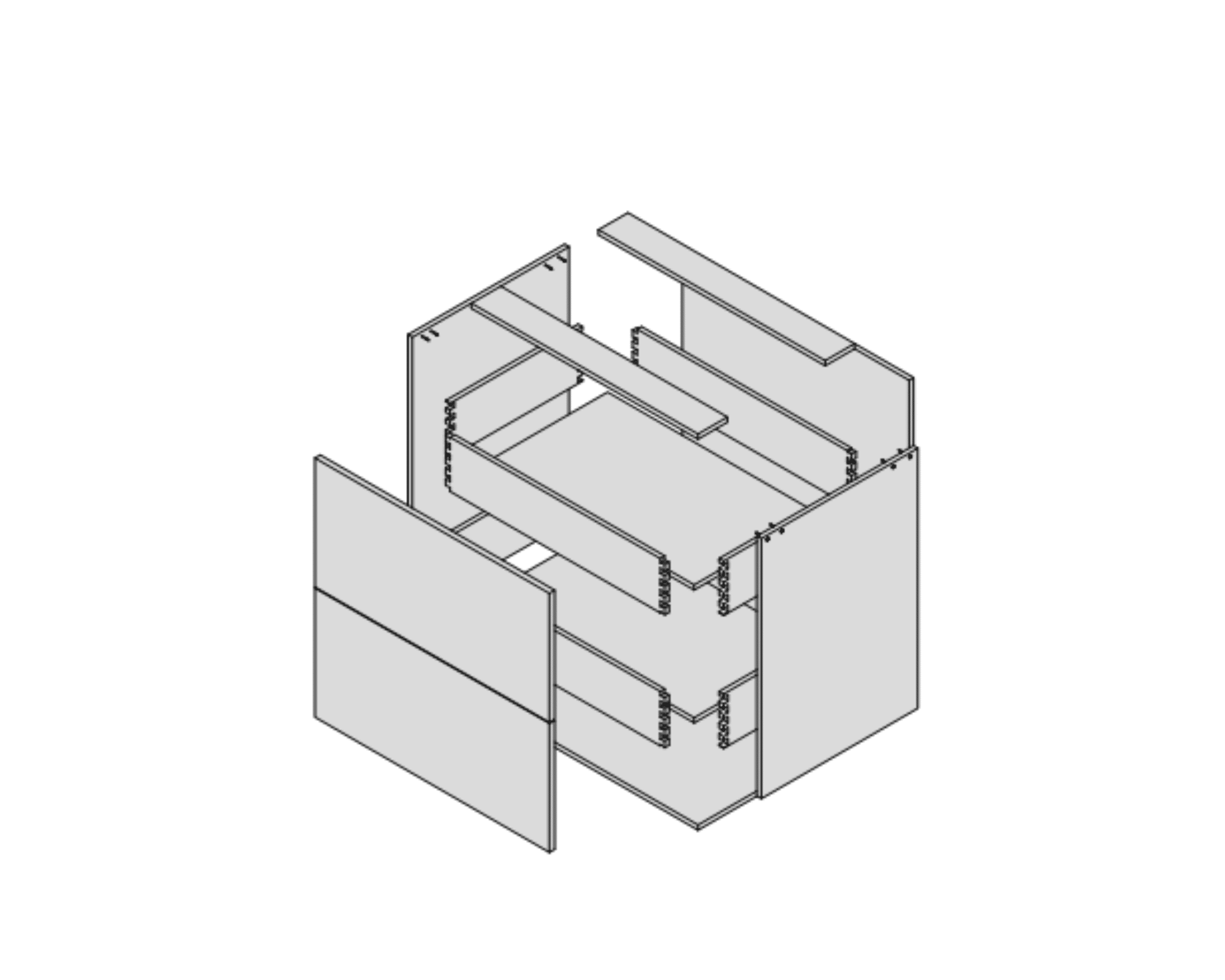

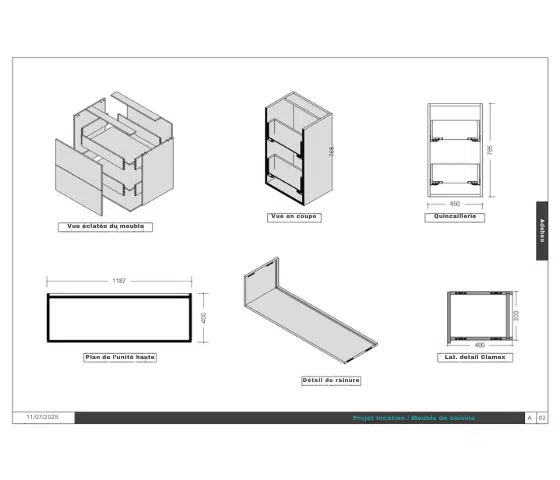

La vue éclatée

Objectif : Comprendre l’assemblage des éléments.

Une vue éclatée SketchUp permet de représenter les composants du projet en les dissociant dans l’espace. Elle est idéale pour expliquer le montage d’un complexe technique, comme une ossature bois, une menuiserie sur mesure ou un équipement CVC.

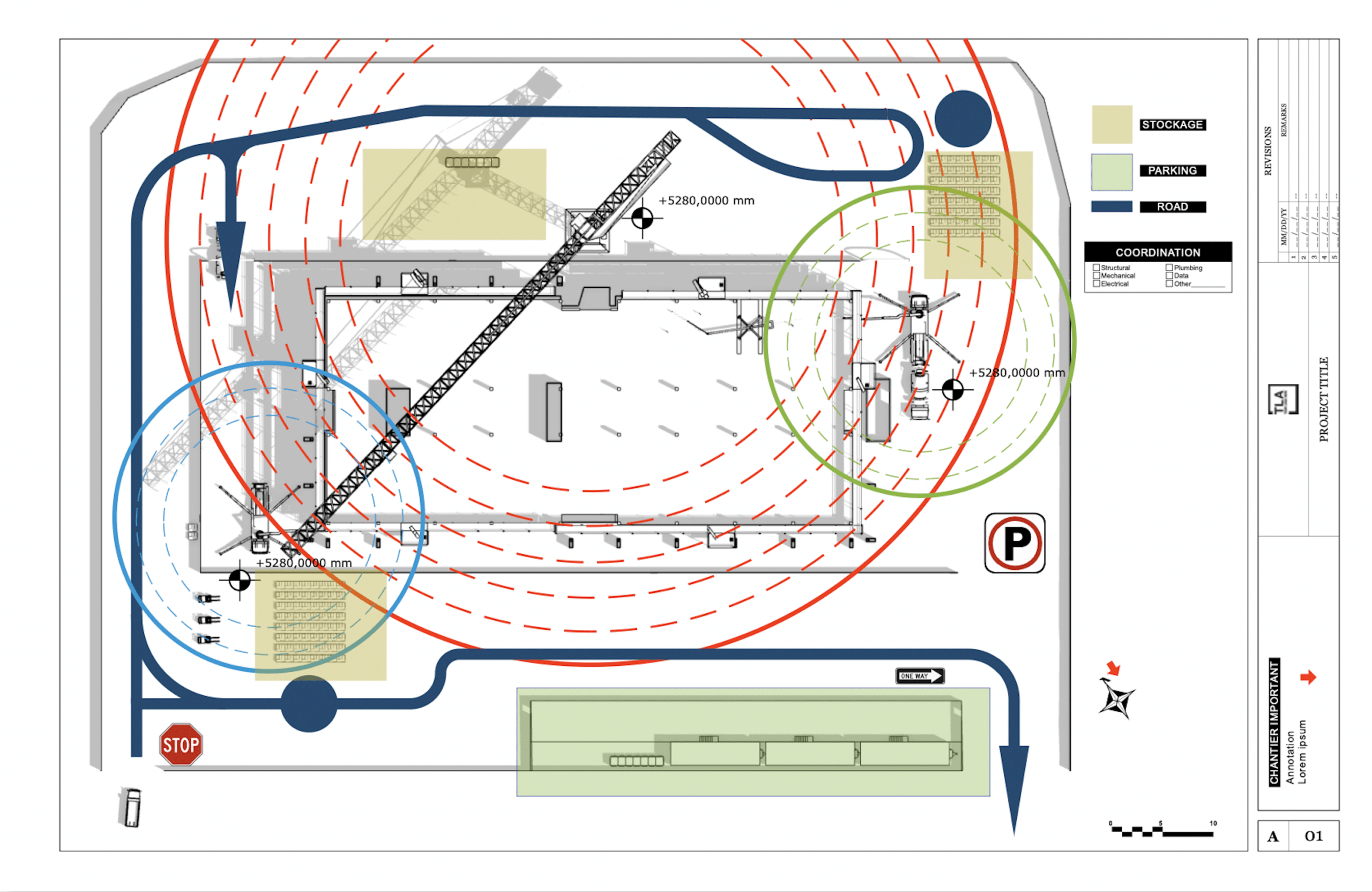

La vue de coordination inter-lots

Objectif : Anticiper les conflits entre corps d’état.

Grâce à la superposition des différents réseaux, structures et éléments architecturaux, vous visualisez les conflits spatiaux avant chantier. La coordination devient plus fluide, notamment avec les lots techniques.

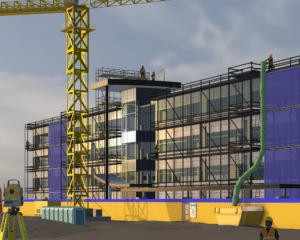

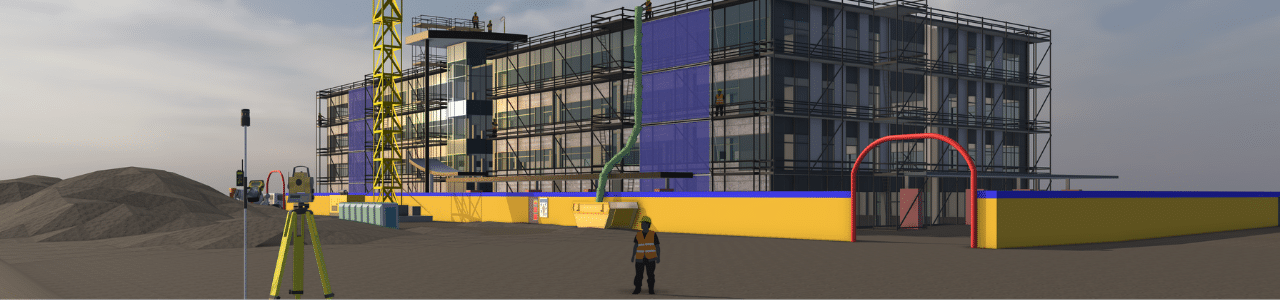

La vue client / maquette globale

Objectif : Valider les choix avec le client ou la MOA.

Même si cette vue est plus « marketing », elle est essentielle pour rassurer et faire valider les partis pris. Elle peut également servir pour les réunions de livraison ou les présentations aux bailleurs.

Créer ces vues efficacement dans SketchUp

Pour produire ces vues sans perte de temps :

• Utilisez les balises (anciennement calques) pour gérer les éléments par lot ou par phase.
• Créez des scènes nommées pour chaque vue (phasage, éclaté, détail…).
• Appliquez des styles visuels adaptés : mode filaire, ombres activées, textures, etc.
• Enregistrez des gabarits personnalisés pour réutiliser vos réglages sur d’autres projets.

Intégrer les bonnes vues 3D dès la conception, c’est gagner en efficacité, en lisibilité et en maîtrise du chantier. SketchUp est également compatible avec les maquettes BIM. SketchUp offre une solution souple et rapide à mettre en œuvre pour améliorer la coordination, réduire les erreurs et fluidifier la communication entre tous les acteurs.
