Tutoriel SketchUp – Import du cadastre

Pour optimiser votre travail dans SketchUp, notamment en modélisation 3D à partir de données cadastrales, l’importation des informations du cadastre est essentielle. Ce processus permet aux utilisateurs de SketchUp, en particulier les architectes et urbanistes, d’intégrer des données précises pour leurs projets.

Je vous rappelle que l’essentiel de ce tutoriel est à retrouver dans cette vidéo de notre chaîne Youtube :

Étape 1 : Accéder aux Données Cadastrales

Le premier pas est de se procurer les données cadastrales, disponibles sur des plateformes en ligne comme le site du cadastre français ou sur “géoportail”.

Pour récupérer le cadastre, il faut aller sur « géoportail ». Nous allons taper notre adresse. Une fois l’adresse trouvée, nous zoomons et nous nous apercevons que nous avons un point rose. Il correspond à l’endroit qui nous intéresse. Nous allons ensuite cliquer à gauche sur les parcelles cadastrales pour voir le cadastre. Nous re zoomons à nouveau. Nous passons en plein écran en cliquant sur le petit icône.

En appuyant sur « pomme Shift capt » sur mac pour faire une capture d’écran. Vous allez alors voir que le curseur se transforme en petit viseur. Il permet de capturer une image qui est désormais sur notre bureau. Si nous sommes sur pc, nous allons aller dans le menu démarrer et nous tapons « capt ». Il y a alors un logiciel intégré à Windows qui s’appelle capture d’écran qui va nous permettre de faire exactement la même opération.

Étape 2 : Importer les Données dans SketchUp

Ouvrez SketchUp et allez dans « Fichier » > « Importer ». Choisissez « tous les fichiers d’image pris en charge » ainsi qu’«Utiliser comme une image ». Une fois le fichier importé, vous pouvez voir la parcelle et les éléments intégrés à votre espace de travail SketchUp.

Étape 3 : Ajuster l’Échelle et la Position

Il est crucial d’ajuster l’échelle pour garantir la précision. Utilisez l’outil de mesure pour vérifier que les dimensions importées sont bien proportionnelles à la réalité. Nous allons ensuite faire un clic et un clic pour donner un facteur d’échelle. Cela va être importé comme une image. Une image ne peut pas être redimensionnée. Nous ne pouvons pas rentrer dedans. Cela n’est pas pratique donc nous allons faire clic droit « Éclater ». Une fois que l’on a éclaté, nous re-cliquons dessus et nous faisons clic droit « Créer un groupe ». Donc nous l’éclatons, nous double-cliquons et nous créons un groupe.

Maintenant, ce qui est bien c’est que nous allons pouvoir rentrer à l’intérieur. Par exemple, nous allons prendre une dimension que nous avons déjà (en faisant un clic de chaque côté). Nous nous apercevons que notre côte fait, par exemple, 77100,5 mètres. Nous allons alors rentrer à l’intérieur de notre cadastre. Il s’agit d’une étape capitale. Il ne faut pas oublier : nous rentrons à l’intérieur du groupe car nous allons faire une mise à l’échelle. Si nous ne sommes pas à l’intérieur du groupe lorsque nous faisons une mise à l’échelle, nous allons la faire sur tout le modèle. C’est alors un moyen de casser tout le modèle.

Ensuite avec un clic, nous tapons notre 77100. C’est ce que l’on avait expliqué dans le tutoriel sur l’importation des composants. Il s’agit de la même méthode. SketchUp nous demande si nous voulons redimensionner le groupe ou le composant actif. Nous lui répondons oui. Ensuite, nous appuyons sur la barre d’espace, nous faisons un clic à l’extérieur. Nous prenons l’outil « déplacer », faisons un clic et nous relâchons. Puis nous allons venir positionner précisément l’angle de notre bâtiment.

Étape 4 : Aligner le cadastre

Nous allons constater qu’il y a un petit problème d’orientation. Cela est assez fréquent. C’est parce que dans Google Maps, le nord n’est pas souvent le même que dans les autres logiciels. Donc nous faisons souvent une petite rotation afin d’être parfaitement aligné.

Étape 5 : Organisation du fichier

Pour finaliser cela,  nous allons aller dans « Fenêtre/Calques » et dans cette dernière nous allons cliquer sur plus (+). Et nous allons l’appeler, par exemple, « cadastre ».

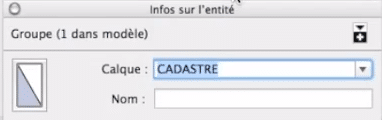

Puis nous faisons un clic droit sur l’entité de notre groupe (et seulement notre groupe). Nous allons dans la liste déroulante et nous cochons cadastre.

Comme cela, nous avons mis notre cadastre sur un plan qui s’appelle cadastre. Et nous pouvons décider d’afficher ou non notre cadastre pour avoir nos parcelles cadastrales ou non et pouvoir travailler simplement.
