SketchUp BIM – QU’EST CE QUE LE BIM ?

Source wikipedia
Le BIM se définit à la fois comme :

  • un processus d’intégration, de production, de gestion et de visualisation de données
  • un modèle unique du bâtiment ou d’un ouvrage bâti (pouvant tenir dans un fichier numérique, lequel comprend toute l’information technique nécessaire à sa construction, son entretien, ses réparations, d’éventuelles modifications ou agrandissements et sa déconstruction). Le fichier n’est pas qu’un catalogue d’objets positionnés dans l’espace ; il comprend aussi une description des relations entre objets et de leurs propriétés (par exemple : jonctions de murs, type d’ouverture ou de traversée d’un mur ou d’une dalle et ruptures de pont thermique)
  • un logiciel parce qu’il fonctionne en intégrant une série de logiciels.

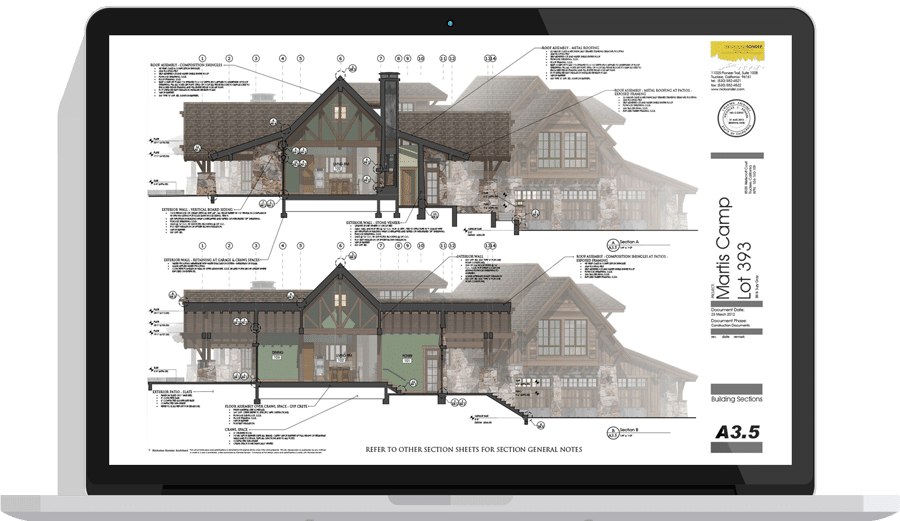

feature-img-make-easier-02_2-1

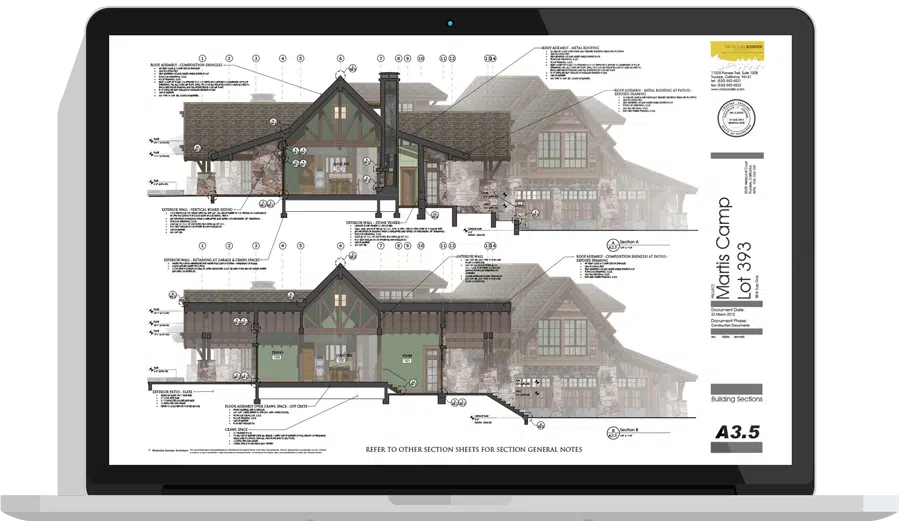

source: SketchUp.com

SketchUp

SketchUp se définit comme une plateforme de modélisation 3D permettant d’accueillir et de répondre au besoin spécifique métier aux travers d’extensions.

Sans extension SketchUp est un outil ultra enseigné en classe de CM2. Augmenté par ses extensions , il permet à des industriels de produire leur estimation de coût, des analyses thermiques, leur imagerie commerciale, les programmes d’usinages de machines à commandes numériques, de l’impression 3D, de visualiser du scann des nuages de points, ….

A ce titre SketchUp tient une place particulière car la logique des autres logiciels est plutôt de faire des logiciels “tout en un”.

Dans le cadre du BIM, SketchUp propose donc plusieurs méthodologies:

  • Nativement sans extension, SketchUp est compatible BIM depuis 2014, en import/ export. SketchUp permet donc
    • d’importer des fichiers IFC,
    • de lire les propriétés BIM,
    • de modifier les propriétés BIM,
    • d’exporter un “vrai” IFC contenant le modèle et les informations.

Cependant, SketchUp sans extension ne possède pas par défaut d’outil “mur”, “fenêtre”, … ainsi l’utilisateur devra saisir à la main chacune des informations, ce qui peut s’avérer long sur un modèle complet.

Cependant SketchUp permet de créer simplement des éléments hors -standard ce qui est beaucoup plus difficile sur ces compétiteurs, par exemple une paroie penchée, des gardes-corps sur mesure, des fenêtres non-parallélépipédiques, des murs en biseaux ou en queue de billard ( tout ce qui fait la richesse de notre patrimoine architecturale).

Les informations BIM sont directement affichables dans les mises en plan par un simple clic.

feature-img-make-easier-03_1

source: SketchUp.com

SketchUp sans extension apparaît donc une solution idéal pour un artisan voulant répondre qu’à une partie spécifique sur un projet BIM.

Pour un constructeur de maisons individuelles, il paraît plus intéressant d’utiliser une extension de SketchUp. Plusieurs éditeurs d’extensions proposent des solutions permettant d’automatiser la saisie BIM.

  • “PlusSpec “ est une extension SketchUp comportant l’ensemble d’une trentaine d’outils et des bibliothèques nécessaires aux BIM notamment:
    • Mur
    • Fenêtre,
    • Dalle,
    • toiture,
    • outil de chiffrage
    • Export IFC plus poussé

La force de Pluspec est qu’elle garde la simplicité de SketchUp, augmente la productivité du logiciel. Ainsi le BIM devient un gain de productivité direct plutôt qu’une contrainte.

plusspec_take-off

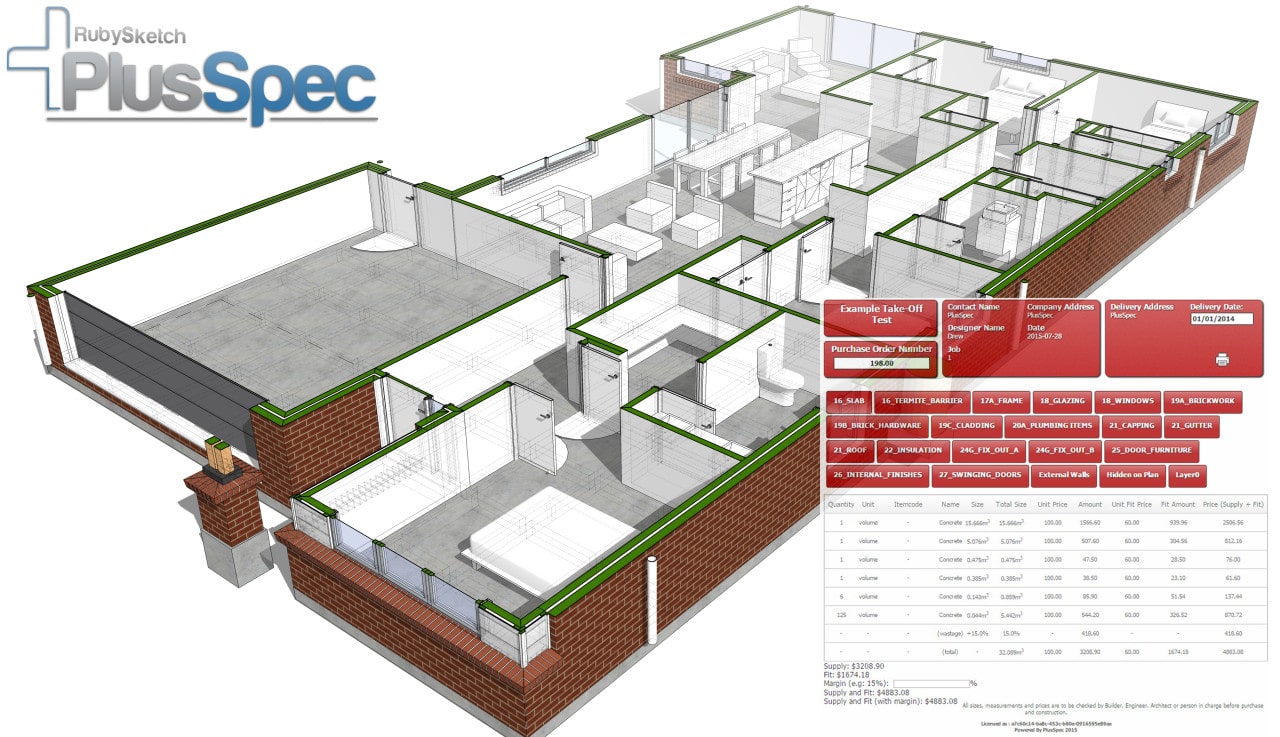

source: plusspec.com
  • BIMUP est un outil de chiffrage BIM, qui permet à travers l’import d’un fichier IFC de calculer des quantités BIM mais aussi d’ajouter les informations BIM manquantes.
  • SketchUpBIM est une extension qui permet de produire rapidement des maisons individuelles simples. SketchUp propose les outils BIM élémentaire, mur, fenêtre, dalle, pilier

maison-details

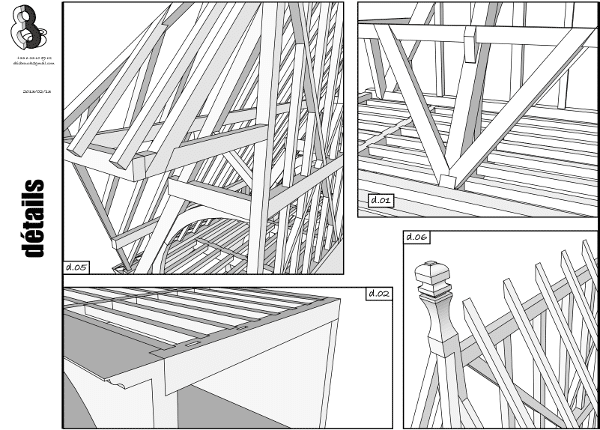

source : architecture 8

SketchUp et les autres logiciels BIM

SketchUp est connecté à l’intégralité des banques de modèle BIM.

Ainsi l’utilisateur SketchUp peut télécharger les modèles IFC des catalogues fabricants. On notera

  • BIMOBJECT: leader des plateformes de bibliothèque BIM. Les fichiers importés sont des fichiers SketchUp natifs.
  • Polantis: plateforme française BIM, les fichiers importés sont natifs SketchUp.
  • SketchUp 3D Warehouse: la banque de modèle 3D de SketchUp est la plus grosse banque de donnée au monde de modèles 3D. Certain objects sont BIM

SketchUp est aussi intégré nativement aux plateformes collaborative BIM comme par exemple TRIMBLE Connect ou en IFC.

Les passerelle avec les autres logiciels de modélisation:

  • REVIT:
    • Revit importe nativement le SketchUp mais ne récupère pas les metadonnés.
    • Revit importe nativment les fichier IFC issu de SketchUp avec les métadonnée mais les format de revit ne sont pas aux normes IFC2x3
    • Revit est globalement un logiciel fermé qui verrouille les models importés
    • SketchUp importe les IFC revit, les schémas de donnés Revit ne correspondent pas à 100% à la norme internationale.
  • Archicad, Vectorwork, allplan:
    • Les logiciels de Nemetschek accepte en import les fichiers IFC. Archicad importe les fichiers SketchUp nativement
  • Teckla: SketchUp et Teckla s’importe et s’exporte par IFC.

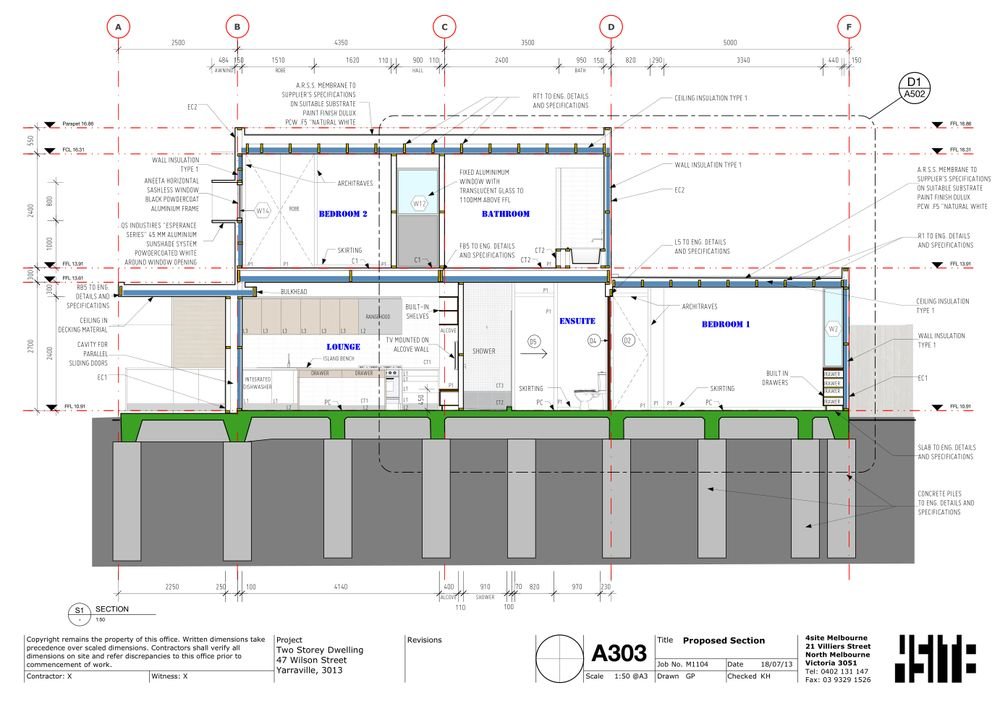

kevin_hui-291
